20 年专注弹性粘接
柔性粘接密封方案提供商
点焊胶
以合成橡胶、增粘树脂为基料的单组份热固性点焊密封胶。主要用于车身骨架总成、侧围等部位点焊连接时焊点部位的密封。经电泳工序后固化，将焊点周围与两个焊点之间缝隙完全密封，有效防止车身漏水、透风和漏尘，保持车内环境，同时对焊点部位进行有效保护，防止焊点部位被锈蚀，延长车身寿命。产品施工性能优异，具有极佳的抗下垂性、可点焊、密封性，可机械或人工涂布。产品固化温度范围宽，对油面、镀锌钢板基材具有优异的粘接性。产品不含有机溶剂，无毒、无刺激性气味，对环境无污染。
咨询热线：
详情描述
一、 特点及用途
以合成橡胶、增粘树脂为基料的单组份热固性点焊密封胶。主要用于车身骨架总成、侧围等部位点焊连接时焊点部位的密封。经电泳工序后固化，将焊点周围与两个焊点之间缝隙完全密封，有效防止车身漏水、透风和漏尘，保持车内环境，同时对焊点部位进行有效保护，防止焊点部位被锈蚀，延长车身寿命。产品施工性能优异，具有极佳的抗下垂性、可点焊、密封性，可机械或人工涂布。产品固化温度范围宽，对油面、镀锌钢板基材具有优异的粘接性。产品不含有机溶剂，无毒、无刺激性气味，对环境无污染。
二、 应用部位

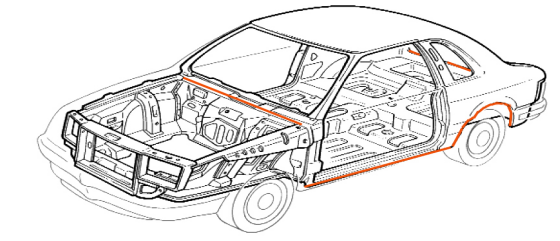

一般用于点焊部位密封，建议用于但不限于下面阴影标注部位
三、 基本性能
外观 黑色均匀糊状
比重 g/cm3 1.30-1.60
不挥发物含量 % ≥95
固化范围 0C、min 160-180、30-60，标准固化条件170，30
在标准固化条件下：
剪切强度 MPa ≥1.0(非油面)
体积变化率 % ≤10
抗流挂性 mm ≤5
硬度 邵A 10-55
点焊强度下降率 % ≤10
其他性能可与客户协商确定
四、 使用方法
被密封件尽量少油、干燥无锈蚀，用注胶枪或注胶机械将本品呈条状涂于需要密封部位。
合拢组件并按工艺规范采用点焊机点焊连接，经电泳工序烘烤后固化，即可对点焊部位产生密封。
如采用机械注胶方式，涂胶机械压缩比建议最小为48：1。
点焊参数通常不受涂胶影响，增加电极压力有利于顺利焊接。
厂家如采用垂直走线方式生产时，如想获得更高耐冲刷性，可采用预烘烤、选用本公司增粘型点焊密封胶或点焊胶带解决。
正式使用前双方需根据应用方生产方式、密封部位情况选择相应型号产品，并做好相应产品试用工作。
五、 包装、运输及贮存
钢桶装，每桶250kg或25kg;硬塑料管装，每支400g，每箱50支。
本产品为非危险物品，可按一般化学产品运输。运输过程，应防止雨淋，日光曝晒。
原包装平放贮存在阴凉干燥的库房内，储存温度以不超过25℃为宜,在严禁侧放、倒放，防止日光直接照射，并远离火源和热源。在上述贮存条件下，贮存期为6个月。
库房存放请遵循先进先出原则。
六、 环保及安全
详见本公司相关产品化学品安全数据表(MSDS)。
关键词：
在线留言
